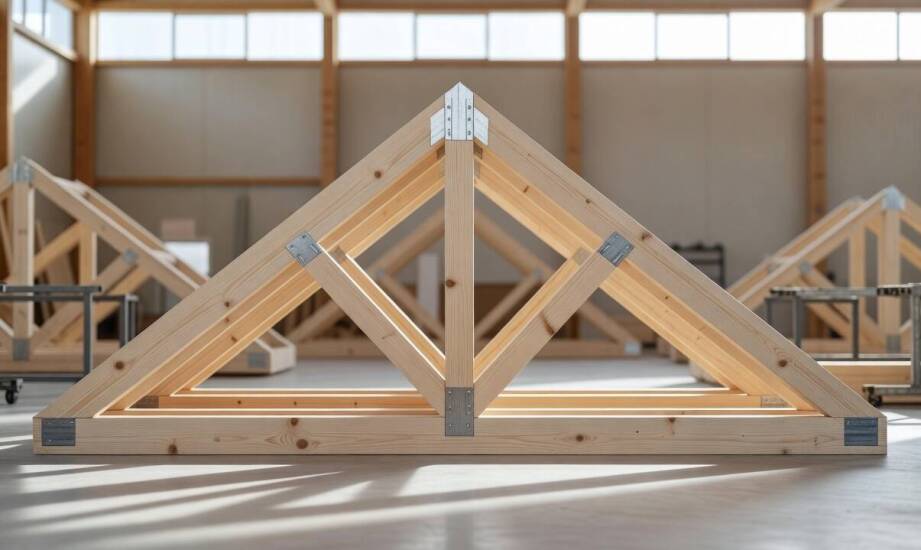

Jak pojedyncza kratownica dachowa rozkłada obciążenia między pasy i krzyżulce

Konstrukcja dachu rzadko opiera się wyłącznie na samej masie użytego surowca. Pojedyncza kratownica działa przede wszystkim dzięki precyzyjnie zaplanowanej geometrii połączeń, która wymusza określoną współpracę poszczególnych elementów nośnych. Ten specyficzny układ oparty na siatce trójkątów pozwala płynnie przenieść obciążenia pionowe zebrane z połaci bezpośrednio na ściany nośne budynku. Dzieje się to w sposób ściśle osiowy, co niemal całkowicie eliminuje szkodliwe zginanie pojedynczych prętów. Zrozumienie mechaniki przepływu sił ułatwia ocenę, dlaczego nowoczesne konstrukcje drewniane osiągają tak dużą wytrzymałość przy stosunkowo niewielkim przekroju poprzecznym materiału. Pracę wykonuje tu kształt i układ węzłów, a nie lity blok drewna.

Rola pasa górnego, dolnego i krzyżulców

Każda kratownica dzieli się na trzy główne strefy, z których każda otrzymuje zupełnie inne zadanie w procesie przenoszenia obciążeń statycznych i dynamicznych. Pas górny pełni funkcję podstawowego elementu przyjmującego bezpośredni nacisk z zewnątrz. Przenosi on w pierwszej kolejności siły ściskające pochodzące od ciężaru pokrycia, zalegającego śniegu oraz naporu wiatru. Z kolei pas dolny zachowuje się odwrotnie, ponieważ pracuje niemal wyłącznie na rozciąganie. Jego fundamentalnym zadaniem jest spinanie całej konstrukcji u podstawy i bezpieczne przekazywanie zebranych sił na podpory, czyli bezpośrednio na mury budynku.

Pomiędzy tymi dwiema zewnętrznymi strefami pracują krzyżulce oraz słupki pionowe. Łączą one oba pasy i precyzyjnie rozdzielają siły osiowe wewnątrz całego układu. Kierunek i charakter tych naprężeń zależy od przyjętej konfiguracji trójkątów na etapie projektowania. W klasycznych rozwiązaniach inżynieryjnych część krzyżulców nieustannie ulega ściskaniu, podczas gdy sąsiednie elementy się rozciągają. Taka ścisła specjalizacja stref pozwala na wyjątkowo efektywne wykorzystanie naturalnej wytrzymałości drewna konstrukcyjnego.

Sposób dystrybucji obciążeń ulega ciągłym zmianom w zależności od kształtu bryły. Siły ściskające w pasie górnym rosną proporcjonalnie do wzrostu rozpiętości dachu, co wynika ze zwiększającego się momentu zginającego. Również sam kąt nachylenia połaci modyfikuje mechanikę układu. Wyższy spadek zmienia ułożenie krzyżulców, a to wprost rzutuje na ostateczną wielkość składowych osiowych. Zimą dochodzi do tego cykliczne obciążenie warstwą śniegu, które potęguje pionowy nacisk na pas górny i wymaga bardzo dokładnego wyliczenia wytrzymałości każdego węzła.

Wpływ geometrii i wysokości na sztywność dachu

Zmiana wysokości kratownicy zasadniczo przebudowuje parametry mechaniczne szkieletu. Zwiększenie tego wymiaru w osi pionowej powiększa ramię sił wewnętrznych. Skutkuje to zauważalnym podniesieniem sztywności całego układu i mocnym ograniczeniem ugięć przy zachowaniu tej samej rozpiętości między podporami. W starszej literaturze budowlanej często spotykało się uproszczoną regułę doboru wysokości w sztywnej proporcji od 1/6 do 1/12 rozpiętości. Obecnie specjaliści oceniają to zjawisko znacznie ostrożniej, uzależniając parametry od typu zastosowanej ramy oraz przewidywanych sił lokalnych. Normy rolnicze oraz wytyczne projektowe FAO wskazują najczęściej przedział od 1/10 do 1/14, podczas gdy specyfikacje technologiczne dla nowoczesnych łączników zębatych dopuszczają inne proporcje, sięgające maksymalnie stosunku 6.67:1 dla rozpiętości do wysokości.

Wyższa konstrukcja ułatwia również wygospodarowanie większej kubatury wolnej przestrzeni bezpośrednio pod poszyciem. Sprawdza się to doskonale w sytuacjach, gdy pas dolny zostaje celowo podniesiony lub ramy dostosowuje się do stworzenia poddasza użytkowego pozbawionego wewnętrznych słupów wsporczych. Z kolei niższa wysokość wymusza zastosowanie znacznie masywniejszych przekrojów drewna w obu pasach głównych, co ma zrekompensować mniejszą rygidność ramy.

Aby matematyczny model zadziałał poprawnie na placu budowy, każdy punkt styku musi zostać zrealizowany z milimetrową dokładnością. Producent konstrukcji drewnianych Mistral Kwiatkowski i Wspólnicy wykorzystuje do tego celu zautomatyzowane cięcie CNC oraz wciska stalowe płytki kolczaste przy użyciu prasy o dużym nacisku. Dzięki powtarzalności tego procesu zmontowany fabrycznie wiązar dachowy zachowuje pełną stabilność wymiarową. Wyliczone wcześniej w programie inżynierskim naprężenia rozkładają się dokładnie w zaplanowanych strefach wzdłuż krzyżulców, eliminując ryzyko przeciążenia słabszych elementów nośnych.

Ostateczne zachowanie szkieletu pod obciążeniem wynika wprost ze ścisłej współpracy wszystkich prętów i jakości zakotwienia samych węzłów. Objętość wbudowanego materiału ma w dzisiejszym inżynierstwie znaczenie drugorzędne. O bezpieczeństwie budynku i braku niepożądanych ugięć sufitu przesądza trafnie dobrana siatka połączeń oraz precyzyjne rozdzielenie zadań na strefy ściskane i rozciągane. Dobrze przemyślany schemat dystrybucji sił sprawia, że nawet pozornie smukłe pręty potrafią wieloletnio i bezawaryjnie przenosić wielotonowe obciążenia z dachu wprost na fundamenty.
