Zastosowanie siłowników hydraulicznych w nowoczesnych maszynach przemysłowych

Siłowniki hydrauliczne umożliwiają maszynom przenoszenie bardzo dużych obciążeń z zachowaniem precyzji pozycjonowania i powtarzalności ruchu. Spotykamy je w koparkach, wtryskarkach, prasach, liniach montażowych oraz na statkach i platformach przeładunkowych. W tym opracowaniu wyjaśniamy zasadę działania, przedstawiamy elementy układu, omawiamy sterowanie oraz wskazujemy, jak dobór i eksploatacja wpływają na niezawodność oraz koszty. Dodatkowo pokazujemy najnowsze kierunki rozwoju, które podnoszą efektywność energetyczną i bezpieczeństwo.

Aby łatwiej porównać rozwiązania oraz prawidłowo zaplanować modernizację parku maszynowego, warto zacząć od zrozumienia podstaw działania i powiązań pomiędzy podzespołami. W kolejnych częściach przechodzimy więc od zasady pracy siłownika, przez strukturę układu hydraulicznego i obszary zastosowań, aż po sterowanie, utrzymanie ruchu i trendy technologiczne. Przy doborze oraz integracji pomocne będzie też świadome określenie parametrów siłowników hydraulicznych.

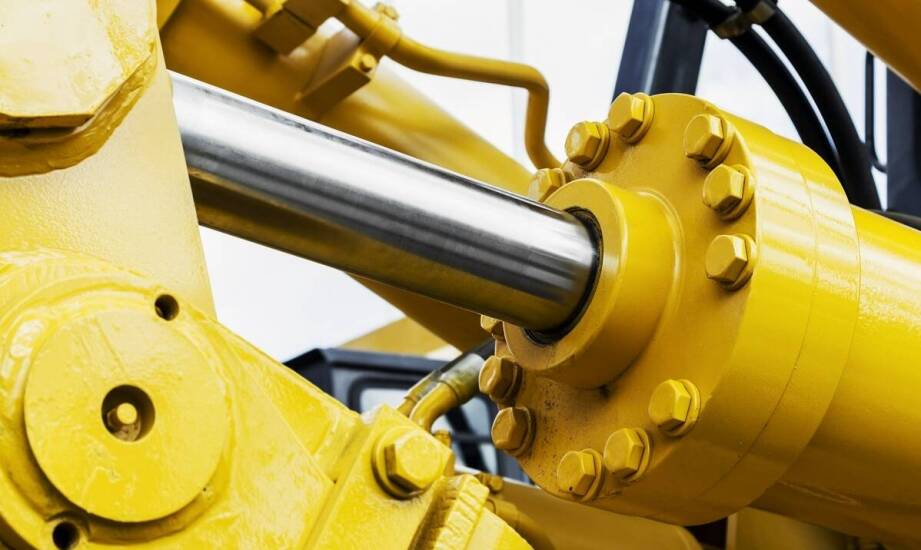

Zasada działania

Siłownik zamienia energię cieczy pod ciśnieniem na ruch liniowy i siłę mechaniczną. Pompa tłoczy olej do jednej z komór cylindra, a ciśnienie działające na powierzchnię tłoka wywołuje przesunięcie tłoczyska. Dzięki temu możliwe jest unoszenie, przesuwanie i przytrzymywanie dużych obciążeń z wysoką dokładnością. W aplikacjach wymagających kontroli w obu kierunkach stosuje się siłowniki dwustronnego działania, w których olej doprowadza się naprzemiennie do obu komór, co zapewnia równomierną siłę i płynność ruchu.

Na charakterystykę pracy wpływa sposób sterowania przepływem i ciśnieniem. Zawory rozdzielające i proporcjonalne kształtują prędkość, przyspieszenie i hamowanie, a układy z amortyzacją krańcową ograniczają uderzenia przy dojeździe do końca skoku. Właściwie dobrane sterowanie redukuje drgania, eliminuje zjawisko stick and slip i poprawia jakość procesu.

Rodzaje siłowników i dobór parametrów

Ze względu na konstrukcję i funkcję wyróżnia się między innymi: siłowniki tłokowe, nurnikowe, teleskopowe, a także wykonania z amortyzacją lub z czujnikami położenia zintegrowanymi w tłoczysku. Wybór zależy od wymaganej siły, skoku, prędkości, częstotliwości cyklu oraz warunków środowiskowych.

• Kluczowe parametry doboru: średnica tłoka, średnica tłoczyska, skok, maksymalne ciśnienie robocze, prędkość i cykliczność pracy.
• Warunki pracy: temperatura medium i otoczenia, zapylenie, wilgotność, ryzyko korozji, kontakt z chemikaliami.
• Uszczelnienia i materiały: dobór mieszanki NBR, FKM lub PU, powłoki antykorozyjne tłoczysk, klasa chropowatości powierzchni prowadzących.
• Montaż: przegubowy, kołnierzowy, na obejmach. Odpowiedni sposób mocowania ogranicza momenty gnące i wydłuża trwałość prowadnic.

Już na etapie doboru warto przewidzieć miejsce na czujniki ciśnienia i położenia, co ułatwia późniejsze wdrożenie monitoringu stanu oraz automatyzację ruchów.

Elementy układu hydraulicznego

Siłownik pracuje w powiązaniu z innymi elementami, które decydują o wydajności i niezawodności całego systemu. W typowym układzie znajdują się:

• Pompa hydrauliczna zapewniająca przepływ i ciśnienie medium.
• Zbiornik oleju z odpowietrzeniem i przegrodami uspokajającymi.
• Filtracja po stronie ssawnej i na powrocie, często z bypassem i wskaźnikiem zabrudzenia. Czystość oleju ma kluczowe znaczenie dla trwałości uszczelnień i zaworów.
• Chłodnica i ewentualnie grzałka do utrzymania właściwej temperatury roboczej.
• Zawory rozdzielające, zwrotne, przelewowe, hamulcowe, proporcjonalne oraz dzielniki strumienia, które odpowiadają za kierunek, szybkość i bezpieczeństwo ruchu.
• Przewody i złącza dobrane do ciśnienia roboczego i warunków środowiskowych.
• Czujniki ciśnienia, temperatury i położenia oraz sterownik PLC lub kontroler elektrohydrauliczny.

Właściwie zaprojektowany układ minimalizuje spadki ciśnienia, zapewnia stabilną pracę przy dużym obciążeniu i ogranicza ryzyko wycieków. Co więcej, rezerwa wydajności pompy i właściwe dobranie zaworu przelewowego zwiększają odporność na przeciążenia.

Zastosowania w przemyśle

Siłowniki hydrauliczne są podstawą działania maszyn, które muszą łączyć dużą siłę z precyzją i odpornością na trudne warunki.

• Budownictwo i górnictwo: wysięgniki, podpory, lemiesze, systemy poziomowania i stabilizacji.
• Rolnictwo i leśnictwo: układy podnoszenia, rozkładania i docisku, chwytaki i głowice harwesterów.
• Przemysł przetwórczy: prasy, formy wtryskowe, linie tłoczenia i cięcia, urządzenia pakujące.
• Motoryzacja i logistyka: stoły podnośne, manipulatory, chwytaki, stanowiska montażowe.
• Przemysł morski: windy, stery, rampy załadunkowe, systemy ustawiania i blokowania.

W każdej z tych branż kluczowe są niezawodność, bezpieczeństwo oraz skrócenie czasu cyklu. Dlatego coraz częściej łączy się hydraulikę z zaawansowanym sterowaniem elektronicznym, co pozwala osiągać dokładność pozycjonowania i powtarzalność procesu na wysokim poziomie.

Sterowanie i bezpieczeństwo

Nowoczesne układy opierają się na joystickach hydraulicznych i elektrohydraulicznych, zaworach proporcjonalnych oraz integracji z systemami sterowania maszyn. Operator ma do dyspozycji płynne sterowanie prędkością i kierunkiem ruchu, a funkcje ramp, ograniczania prędkości oraz kompensacji obciążenia zwiększają precyzję i komfort pracy.

Bezpieczeństwo zapewniają między innymi zawory przelewowe i hamulcowe, zamki hydrauliczne zapobiegające niekontrolowanemu opadaniu, a także czujniki położenia i ciśnienia, które umożliwiają diagnostykę oraz szybkie wyłączenie w sytuacjach krytycznych. Dobrą praktyką jest implementacja funkcji bezpiecznego zatrzymania i nadzoru prędkości na poziomie sterownika maszyny.

Co decyduje o efektywności układu

Na wydajność i precyzję wpływają parametry każdego podzespołu. Pompa hydrauliczna decyduje o dostępnej mocy i dynamice, a zawory sterujące o stabilności i powtarzalności ruchu. Ważne są też:

• Agregaty hydrauliczne z regulacją wydajności i możliwością pracy przy zmiennej prędkości silnika, co ogranicza straty dławieniowe i zużycie energii.
• Jakość oleju, właściwa lepkość i kontrola temperatury, które wpływają na sprawność i trwałość uszczelnień.
• Szczelność przewodów i złączy oraz regularna wymiana uszczelnień, co chroni przed spadkiem siły i zanieczyszczeniem układu.
• Dokładność montażu i osiowanie, które ograniczają zużycie prowadnic i tłoczysk.

Dodatkowo warto pamiętać, że utrzymywanie stabilnej temperatury pracy i wysokiej czystości medium przekłada się bezpośrednio na długowieczność zaworów i siłowników oraz mniejszą awaryjność całego systemu.

Konserwacja i diagnostyka

Planowe utrzymanie ruchu obniża koszty i skraca przestoje. Skuteczny program obejmuje:

• monitoring czystości oleju i okresowe analizy próbki,
• kontrolę temperatury i ciśnienia w kluczowych punktach układu,
• przeglądy uszczelnień, prowadnic i powierzchni tłoczysk,
• sprawdzanie luzów montażowych oraz szczelności połączeń.

Do typowych symptomów problemów należą spadek siły, niestabilna prędkość, wzrost temperatury oleju, wycieki oraz hałas kawitacyjny. W takich przypadkach należy zweryfikować nastawy zaworu przelewowego, stan filtrów i uszczelnień, a także osiowanie siłownika względem mechaniki maszyny. Coraz częściej stosuje się monitoring predykcyjny oparty na czujnikach i analizie danych, który pozwala wykryć zużycie na wczesnym etapie.

Trendy w hydraulice siłowej

Rosną oczekiwania dotyczące precyzji, energooszczędności i czasu dostępności maszyn. W odpowiedzi branża wdraża rozwiązania, które łączą zalety hydrauliki i elektroniki:

• elektrohydraulika z zaworami proporcjonalnymi i serwo o wysokiej dynamice,
• agregaty o zmiennej prędkości, które dostarczają tylko tyle mocy, ile wymaga proces,
• czujniki i łączność ułatwiające zdalną diagnostykę oraz predykcyjne utrzymanie ruchu,
• biodegradowalne media hydrauliczne i rozwiązania ograniczające wycieki,
• zintegrowane napędy elektrohydrauliczne, w których pompa, silnik i sterowanie są zabudowane przy siłowniku, co skraca przewody i redukuje straty.

W wielu aplikacjach wykorzystuje się także silniki hydrauliczne wolnoobrotowe do precyzyjnego napędu obrotowego, które współpracują z siłownikami przy pozycjonowaniu, docisku i manipulacji ciężkimi elementami.

Podsumowanie

Hydraulika siłowa pozostaje jednym z najskuteczniejszych sposobów generowania dużych sił w kompaktowej formie. O sukcesie decyduje spójny dobór komponentów, przemyślane sterowanie oraz regularna konserwacja. Dzięki integracji z elektroniką, lepszej filtracji i rozwiązaniom energooszczędnym układy z siłownikami hydraulicznymi stają się jeszcze bardziej precyzyjne, bezpieczne i ekonomiczne. To właśnie te kierunki rozwoju będą kształtować przyszłe projekty maszyn w produkcji, logistyce, budownictwie i transporcie morskim.
